Specyfikacja
Główne funkcje:
Adopt PLC Control, cały system jest w pełni automatyczny, parametry cyfrowe
Wyświetlacz, łatwa operacja

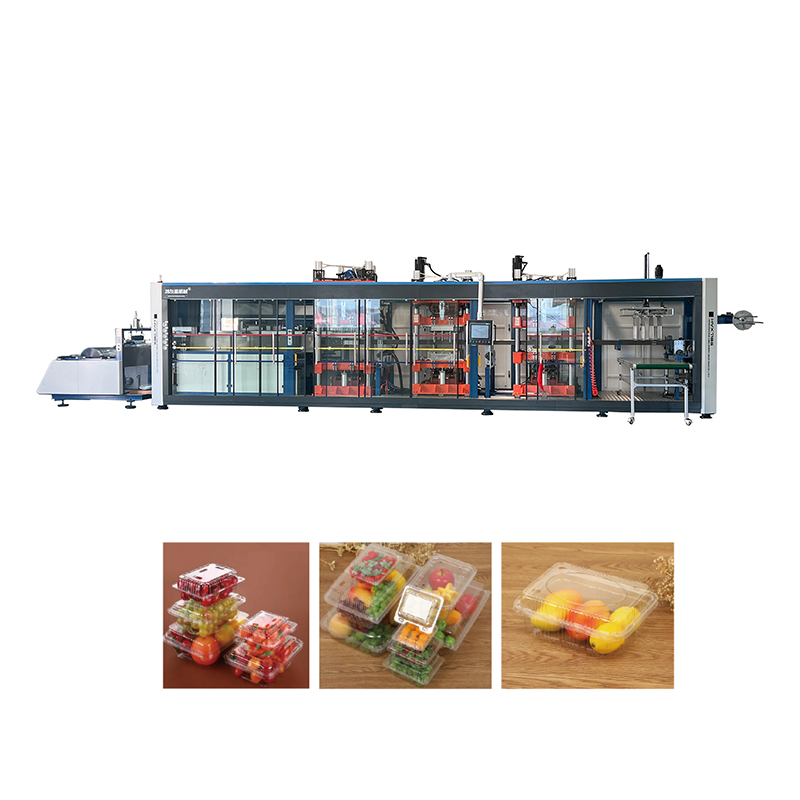

Ta maszyna może wytwarzać plastikowe tace z arkuszami zgodnie z poniższą datą x
Możliwość korzystania z różnych rodzajów arkuszy tworzyw sztucznych
Struktura hydrauliczna 4-pillowa, bardziej stabilny, niski hałas
Importowane przewody grzewcze ceramiczne, dokładna kontrola temperatury, długa żywotność
Zapewniamy dostosowaną usługę, maszyna może być zaprojektowana i
wyprodukowane jako Twoje potrzeby.
Zaawansowany system transportu serwoterku, długość rozciągania
Parametry techniczne:
| HYX-7185-4 | HYX-520 | ||
| 1 | Odpowiedni materiał | PP, PS, PET, PVC, PLA itp. | |
| 2 | Szerokość materiału | 450-740 mm | |
| 3 | Grubość materiału | 0,15-2 mm | |
| 4 | Max. Obszar formowania | 710 × 850 mm | 710 × 520 mm |
| 5 | Min. Obszar formowania | 420 × 300 mm | |
| 6 | Max. Obszar cięcia | 690 × 830 mm | 690 × 500 mm |
| 7 | Tworzenie i skok stacji tnącej | 0-160 mm | 0-130 mm |
| 8 | Pozytywna głębokość formowania | 120 mm | |
| 9 | Ujemna głębokość formowania | 110 mm | |
| 10 | Udar mechanizmu układania | ≤500 mm | |
| 11 | Maksymalna siła formowania Stacja | 80T (do użytku z systemem ogrzewania die)
| 60T (do użytku z systemem grzewczym) |
| 12 | Zmień maksymalną prasę do tnącej | 38 ton | 35 ton |
| 13 | Znamionowa moc pieca grzewczego | Górny piekarnik 65 kW, dolny piekarnik 65 kW | Górny piekarnik 45 kW, dolny piekarnik 45 kW |
| 14 | Metoda ogrzewania | Górne i dolne, 3 sekcje ogrzewania | |
| 15 | Faktyczne zużycie energii | Około 40 ~ 60 kW/h około 30 ~ 50 kW/h | |
| 16 | Zasilacz | AC 380 V/50 Hz (3 N PE) | |
| 17 | Max. Prędkość produkcji | 20-30 cykli/minutę | |
| 18 | Max. Średnica/waga | Φ800 mm/500 kg | Φ700 mm/300 kg |
| 19 | Waga maszyny | 12 000 kg | 9 000 kg |
| 20 | Wymiar (l*w*h) | 11 m × 2,3 m × 2,5 m | 9 m × 2,3 m × 2,5 m |
| Metoda chłodzenia | Forma jest chłodzona przez krążącą wodę | ||
| Żądanie powietrza | Podaż powietrza ≥3,5 m3/min, ciśnienie powietrza 0,6 ~ 0,8 MPa. | ||
| Główna lista konfiguracji | |||
| NIE. | Główny komponent elektroniczny | Marki | |
| 1 | System sterowania | Tajwan Delta | |
| 2 | Moduł PLC | Tajwan Delta | |
| 3 | Ekran dotykowy | Delta 12 -calowy ekran dotykowy HD | Delta 10 -calowy ekran dotykowy HD |
| 4 | System kontroli temperatury | Delta (inteligentna kontrola temperatury) | |
| 5 | Przekaźnik pośredni | Schneider | |
| 6 | Stypolator AC | Schneider | |
| 7 | Przełącznik powietrza | Delixi | |
| 8 | Formowanie silnika serwoto -stacji | Delta (górna: 5,5 kW, dolna: 5,5 kW) | Delta (górna: 3kW, dolna: 3kW) |
| 9 | Silnik stacji stacji | Delta (górna: 7,5 kW, dolna: 5,5 kW) | Delta (górna: 4,5 kW, dolna: 3kW) |
| 10 | Silnik stacji punowy | Delta (górna: 7,5 kW, dolna: 7,5 kW) | Delta (górna: 4,5 kW, dolna: 4,5 kW) |
| 11 | Arkusz dostarczający silnik serwo | Delta 5.5kW | Delta 3kW |
| 12 | Układanie silnika serwomechanizmu | Delta 2kW z hamulcem | |
| 13 | Szafka kontrolna | Shanghai Tong Ke | |
| 14 | Przełącznik fotoelektryczny | Korea Fotek | |
| 15 | Bezpieczeństwo lekkie zasłony | Shanghai Pu Bang | |
| 16 | Przełączanie zasilania | Tajwan Delta | |
| 17 | Ogrzewanie Bricker | Wzórowe przedsięwzięcie importowane przewody grzewcze z bawełny z izolacją termiczną w środku, ceramiczny chłodnicy z daleka podczerwieni 600 W | |
| 18 | Pompa próżniowa | Elmo Rietschle V-VC100 | |
| 19 | Zawór dodatnia | Japonia SMC ultra-wysoką prędkość zawór o dużym przepływie o średnicy 1,5 cala. | |
| 20 | System chłodzenia | Japan Daikin Compressor 6p | |
| 21 | Łożysko | Japonia nsk | |
| 22 | Przewodniki liniowe | Tajwan Hiwin | |
| 23 | Hydrauliczny zastawek przypominający | Japonia CKD | |
| 24 | Cylinder powietrzny | Tajwan Airtac | |
| 25 | Zawór elektromagnetyczny | Japan CKD/SMC Tajwan Mindman/Shako | |
| 26 | Wartość próżniowa | Tajwan Mindman | |
| 27 | Tor łańcuchowy | Aluminiowy stop o klasie lotniczej | |
| 28 | F.R.L | Japonia CKD lub SMC | |
| 29 | System karmienia | Automatyczne mechaniczne urządzenie do karmienia w celu zmniejszenia intensywności pracy pracowników, 500 kg. | |
| 30 | Arkusz ciała | Obróbka farby | |
| 31 | Łańcuch podwójnego rzędu | Tajwan KMC (Fabryczne obróbkę wyostrzania zmniejsza występowanie plastikowego proszku.) | |
Ii. Opis techniczny urządzenia

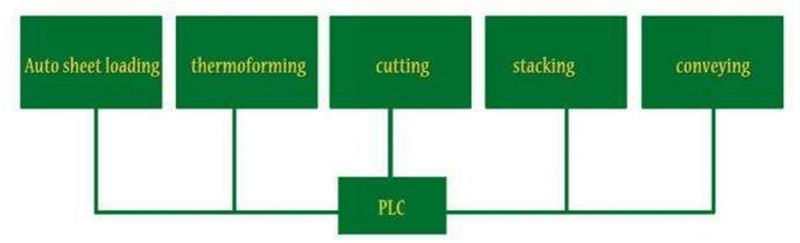

A. Sprzęt formujący składa się z głównej ramy struktury, systemu tworzenia ciśnienia dodatniego i ujemnego, systemu kontroli temperatury, układu próżniowego,
System grzewczy, system kontroli powietrza, system sterowania elektrycznego i PLC, system wykrawania, układanie rozkładu produktu i automatyczny system przewijania i
inne komponenty strukturalne.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Konserwacja i inne podkład procesowy w celu zapewnienia ruchu ruchu i przekształcania urządzenia i siły mają wystarczającą wytrzymałość i sztywność. Wszystkie powierzchnie metalowe są traktowane anty-rustą, a dolna warstwa jest rozpylana farbą przeciw ruroczkową; Części ogólne i standardowe są używane w strukturze, aby ułatwić późniejsze konserwację i wymianę wszystkich części.
Ⅲ. Systemy sterowania elektrycznego i PLC/obiekty bezpieczeństwa
System sterowania elektrycznego jest kontrolowany przez moduł zintegrowany przez PLC. Przemysłowy wyświetlacz dotykowy jest używany jako HMI (interfejs ludzkiego maszyny) i
Używany jest chiński interfejs. Maszyna ma przyciski do obsługi oraz ustawienie i modyfikację wszystkich parametrów procesu, dzięki czemu sprzęt jest łatwy w obsłudze i utrzymaniu.
Metoda robocza całego urządzenia jest podzielona na ręczne/automatyczne, wszystkie funkcje ustawienia są obsługiwane na wyświetlaczu dotykowym; Po umieszczeniu materiałów naciśnij materiały, naciśnij automatyczny sprzęt do uruchamiania, aby zakończyć cały proces procesu formowania, aż do zakończenia przetwarzania i produkcji materiału w silosie; Podręcznik jest używany głównie do zmiany formy lub kontroli próbki.
System jest wyposażony w wiele miar ochrony, a każde działanie, które może się ze sobą zderzyć, jest wyposażone w ochronę blokowania i kontroli zamkniętej pętli.
Projekt pieczęci ochronnej drzwi bezpieczeństwa, za pomocą ręcznego otwierania klamry, ręcznego blokowania, siatki bezpieczeństwa zainstalowanej w drzwiach ochrony w celu poprawy bezpieczeństwa sprzętu i zapewnienia bezpieczeństwa personelu i mienia.
Szafka dystrybucyjna zawiera obwody ochrony, w tym nadprąd, przepięcie, podnośnik, zwarcie i ochronę przed przeciążeniem. Element grzewczy jest chroniony bezpiecznikiem. W przypadku problemów bezpieczeństwa, które mogą wyrządzić szkodę dla systemu lub przedmiotu, istnieją znaki ostrzegawcze lub uwagi. 10% przestrzeni jest zarezerwowane w polu kontrolnym dla przyszłych zmian. Szafka elektryczna jest wyposażona w filtr i ochronną wentylator chłodzący.
Wszystkie kable i przewody nie do remontu poza skrzynką zasilającą są ukryte w gnieździe kablowym w celu łatwego otwierania i naprawy. Jeśli nie jest to możliwe, użyj węża, aby go naprawić.

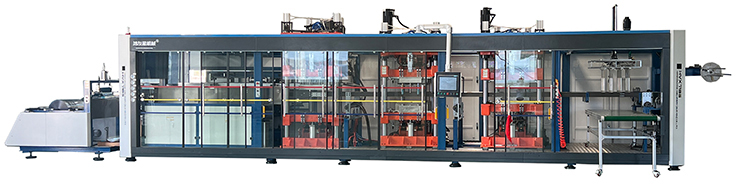

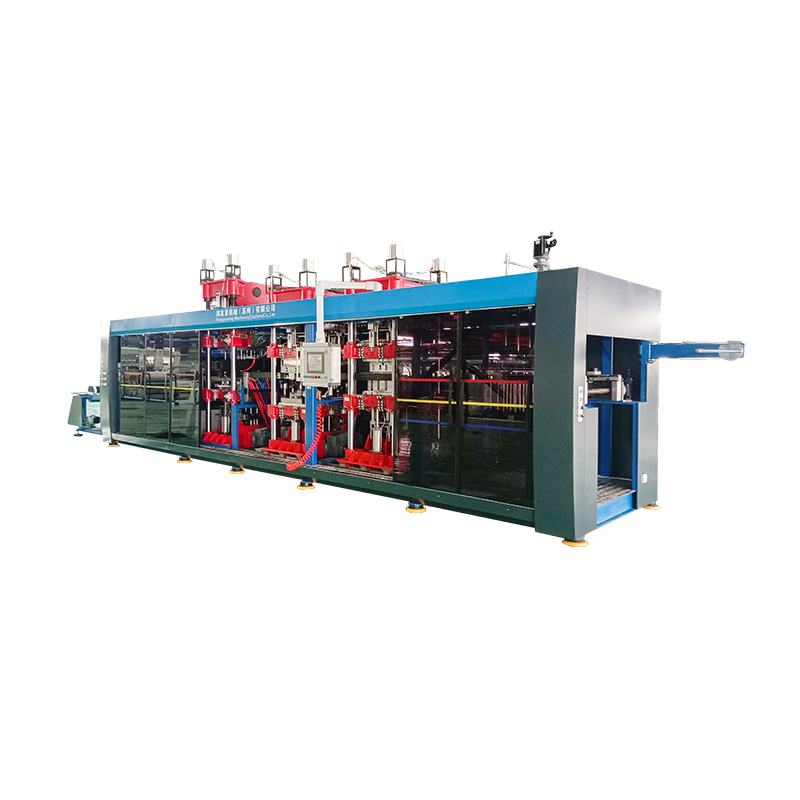

HYX-7185 W pełni automatyczna maszyna termiczna dodatniego i ujścia to produkt starannie zbudowany poprzez połączenie zaawansowanej technologii i wieloletniego doświadczenia produkcyjnego. Ta maszyna jest odpowiednia dla PP, PS, PET, PVC, PLA i innych materiałów i może łatwo zaspokoić potrzeby formowania różnych branż.
Główna funkcja:
Możliwość dostosowania szerokiego materiału: maszyna może obsłużyć różne materiały o szerokości 450–750 mm i grubości 0,15-2,5 mm, spełniając wymagania materiałowe w różnych scenariuszach produkcyjnych.
Duży obszar formowania: Maksymalny obszar formowania dociera do 710
Krojenie precyzyjne: Maksymalna powierzchnia cięcia wynosi 690 x 830 mm, a maksymalna siła cięcia 80T (stosowana z systemem podgrzewania pleśni) zapewnia gładkie krawędzie produktu i wysoką precyzję.
Technologia tworzenia ciśnienia dodatniego i ujemnego: maszyna przyjmuje technologię tworzenia dodatniego i ujemnego ciśnienia, o głębokości tworzenia ciśnienia dodatnim wynoszącym 140 mm i głębokości tworzenia ciśnienia pod względem podciśnienia 150 mm, co może zaspokoić potrzeby formowania produktów złożonych w kształcie.
Wydajny mechanizm układania układu: skok mechanizmu układania może osiągnąć ≤500 mm, co ułatwia układanie i obsługę produktów oraz poprawia wydajność produkcji.
Oszczędzanie energii i ochrona środowiska: Korzystając z górnych i niższych trzyetapowych metod ogrzewania, rzeczywiste zużycie energii wynosi tylko 40-60 kW/h, co znacznie zmniejsza koszty produkcji.
Szybka produkcja: maksymalna prędkość produkcji może osiągnąć 20-30 razy/minutę, znacznie poprawiając wydajność produkcji.
Duża wielkość konstrukcja: Ogólny rozmiar maszyny wynosi 14 m x 2,3 m x 2,5 m, a waga osiąga 22T, zapewniając stabilność i trwałość maszyny.
Parametry techniczne:
Moc znamionowa: Cała maszyna ma 160 kW. Piec grzewczy jest podzielony na górne i dolne części, każda o 72 kW.
Zasilacz: AC380V/50 Hz (3 N PE).
Metoda chłodzenia: Forma jest chłodzona przez krążącą wodę, aby zapewnić stabilność procesu formowania i jakości produktu.
Wymagania dotyczące ciśnienia powietrza: Dostawa powietrza ≥3,5 m3/min, ciśnienie powietrza 0,6 ~ 0,8 MPa, aby zapewnić normalne działanie maszyny.
Obszary aplikacji:
HYX-7185 W pełni automatyczna maszyna termoformingowa z dodatnim i ujemnym ciśnieniem jest szeroko stosowana w opakowaniu żywności, sprzęcie medycznym, produktach elektronicznych, częściach samochodowych i innych branżach. Jest to ważne narzędzie dla wielu firm do osiągnięcia zautomatyzowanej i wydajnej produkcji.
